FS190防水劑

FS-190產(chǎn)品說明書

FS-190是南雄鼎成新材料科技有限公司參考德國瓦克BS4004乳液型防水劑，最新研制的有機(jī)硅乳液型防水劑。它主要由辛基硅烷和改性聚硅氧烷組成，主要用于各種多孔建材的表面防水處理，也可用于堿性建材的內(nèi)部添加。

1. 主要特點(diǎn)是：

(1) 乳液粒徑小，平均粒徑為1μm左右，貯存穩(wěn)定性好；

(2) 有效物含量高達(dá)50%；

(3) 對各種多孔建筑材料滲透力強(qiáng)，防水效果好；

(4) 綜合防水性能與瓦克BS4004相當(dāng)。

2.主要技術(shù)規(guī)格如下：

（1）外觀：乳白色分散液

（2）pH值：6.0-7.5

（3）比重：0.95±0.05

（4）粘度：25℃下，≤50mPa·s

（5）有效物含量：（50±1.0）%

（6）貯存期：≥12個(gè)月

3.使用方法：

（一）用于添加型水泥混凝土防水砂漿防水劑。以水泥砂漿為例，將水泥（425^#）與石英砂以1:2-3重量比混合均勻，稱取水泥重量的1-2%的FS-190，加水使防水劑與水的總量小于或等于水泥重量的60%。然后與水泥、石英砂用鏟子或機(jī)械混合均勻成砂漿，再施工到模具中保養(yǎng)，24小時(shí)后用自來水保濕在相對濕度90-100%的環(huán)境中，保養(yǎng)時(shí)間15天以上，然后在50℃烘箱中烘干，接著在室溫下平衡一天，與對照樣比較吸水率及強(qiáng)力等性能。

實(shí)驗(yàn)結(jié)果表明，加入FS-190防水劑的水泥防水砂漿，與不加防水劑的水泥砂漿相比，吸水率比在30%以內(nèi)，大大優(yōu)于吸水率比為65%的國家標(biāo)準(zhǔn)。

水泥砂漿的抗壓強(qiáng)力無多大變化。（防水劑加量控制在水泥的2%以內(nèi)。）

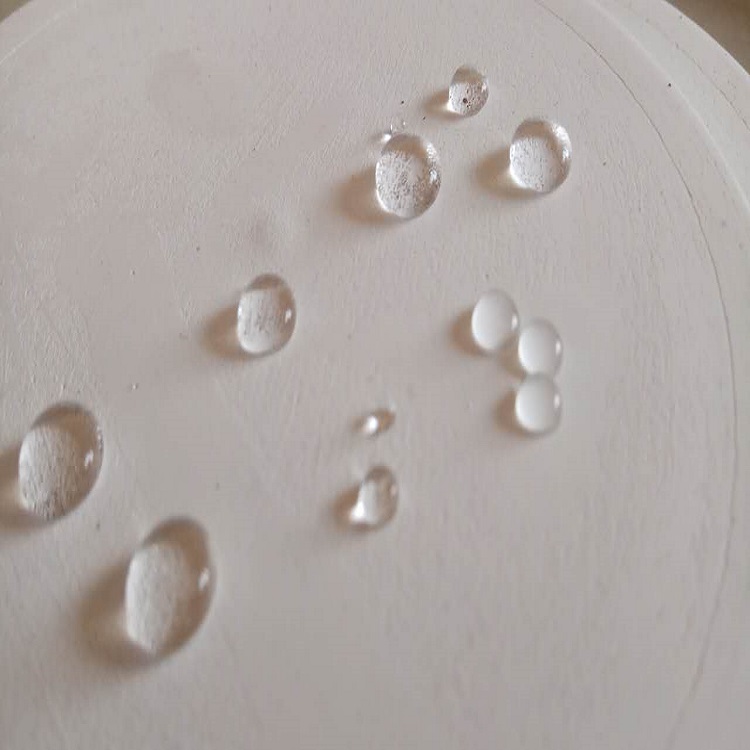

（二）FS-190用于多孔建材表面處理。將FS-190兌水10-15倍，主要用涂、噴、浸等方式施工于堿性多孔材料表面，一兩天后，表面拒水效果就能明顯表現(xiàn)出來，3-5天后表面拒水效果達(dá)優(yōu)，水珠似在荷葉上一般滾動(dòng)，且水珠長時(shí)間不被吸收。

對于中性及酸性基材，如石材、木材等，為了保證充分固化，須將工作液調(diào)至堿性，pH值達(dá)8-9以上，或在工作液中加入催化劑如金屬鹽乙酸鋅或有機(jī)錫類催化劑，乙酸鋅的加量為防水劑原液的1%，有機(jī)錫的加量為防水劑原液的0.3%左右。

4.注意事項(xiàng)：

（1）貯存溫度0-35℃為宜，低于0℃需加入防凍劑乙二醇，加量為乳液的2-3%，高于40℃需降溫保存，防止高溫交聯(lián)縮聚。

（2）本品為水性乳液，閃點(diǎn)高于80℃，應(yīng)為安全運(yùn)輸品。

（3）本品為硅烷、硅氧烷化合物，吸入對人體有害，防止兒童吸入，

需貯存在兒童接觸不到的位置。

5.包裝：25公斤、50公斤、200公斤及1000公斤塑料桶。
